在Word 2007中打造自己的图形库

mydiannao Office&WPS 09-12 3775 0

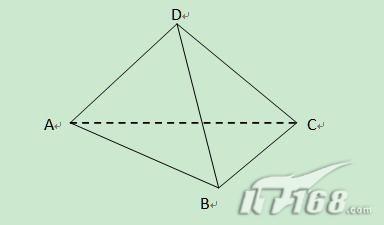

在Word 2007中,我们可以利用“插入→形状”的方法在文档中插入各种自选图形。但是,在实际应用中,我们经常用到的一些自选图形Word 2007中却没有,比如数学文档中经常使用的如图1所示的四面体,只能利用已有的图形进行重新组合,比较麻烦。其实,我们可以利用Word的现有功能,打造自己的图形库,化麻烦为简单。

在Word2007中打造自己的图形库

图1
  一、编辑制作图形

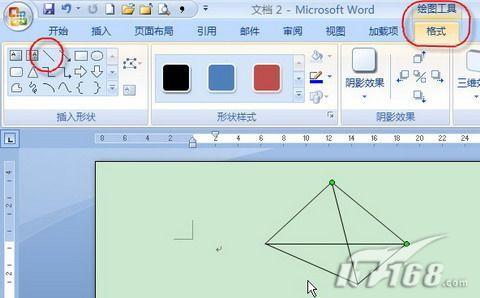

  单击功能区“插入”选项卡“插图”功能组“形状”按钮,在弹出的菜单中选择“直线”按钮,在文档窗口中拖出一条水平线。选中这条直线,则在功能区中会新增加一个“绘图工具”工具栏,在其下方有“格式”选项卡。单击此选项卡,我们可以利用“插入形状”功能组中的“直线”按钮很方便地再拖出五条直线,将它们组合成四面体的形状,如图2所示。

在Word2007中打造自己的图形库
图2

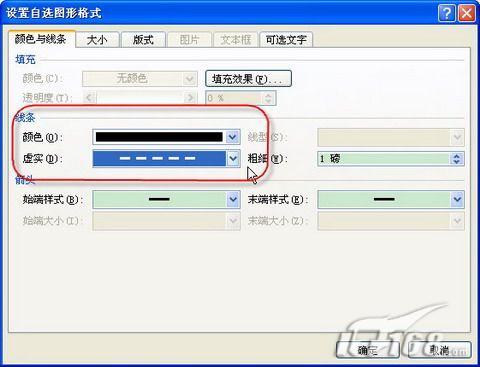

  选中那条水平线,并在该线上单击右键,在弹出菜单中选择“设置自选图形格式”命令,打开“设置自选图形格式”对话框。单击其中的“颜色与线条”选项卡,设置“线条”项目中“虚实”为虚线,如图3所示。

在Word2007中打造自己的图形库
图3

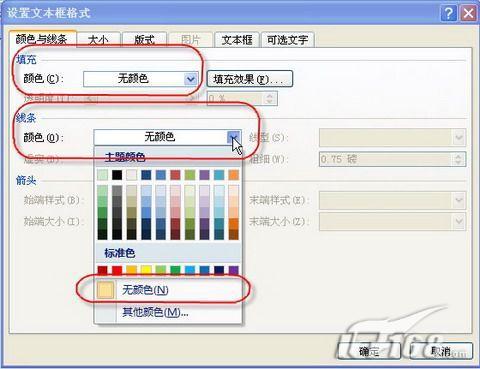

  单击功能区“插入”选项卡“文本”功能组中“文本框”按钮下方的小三角形按钮,在弹出的列表中选择“简单文本框”,则可以在窗口中插入一个文本框。将文本框中的文字替换为“A”。选中该文本框,并在文本框的边线上点击右键,在弹出菜单中选择“设置文本框格式”命令,打开“设置文本框格式”对话框。单击“颜色与线条”选项卡,设置“填充颜色”和“线条颜色”均为“无颜色”,如图4所示。

在Word2007中打造自己的图形库
图4

  用同样的方法再做出三个文本框,内容分别为“B”、“C”、“D”。将它们移到各顶点位置。这个四面体就算是基本做好了。

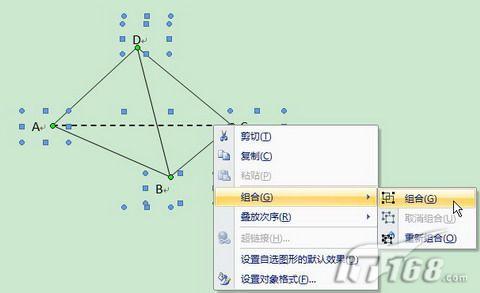

  当然,为了以后的方便,我们还是应该点击功能区“开始”选项卡“编辑”功能组中的“选择”按钮,在弹出的菜单中点击“选择”对象命令,然后圈选住全部的线条及文本框,然后在右键菜单中选择“组合→组合”命令,如图5所示,将所有对象组合成一个整体。

在Word2007中打造自己的图形库
图5

[1] [2] 下一页
