Excel中双座标排列图的制作实例

mydiannao Office&WPS 09-12 3225 0

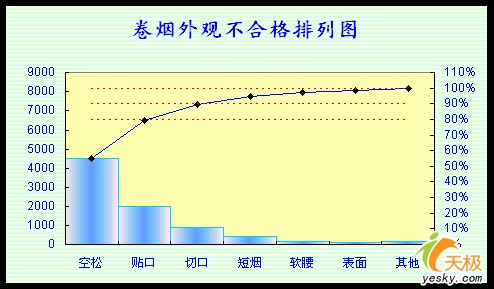

有人喜欢用Excel绘制带双座标轴的图表。下面我来说一下这种图表的制作方法:

  和单座标轴相比,多一数值轴,省去图例,但不能制成模板,每次都要作一次图。

  1. 制表:

  计算累积数

    H4=C4

    H5=H4+C5

    以填充柄拖动H5至H10

  计算累积%:

    G4:=H4/$H$10

    以填充柄拖动G4至G10

  计算频数之和的1.1倍:

    H2:=H10*1.1

    在D4:F10中,如下表输入数据:1,0.9,0.8

点击放大此图片

  2. 作图:

  选中B4:G10 -> 图表向导 -> 自定义类型 -> 两轴线柱图 ->  系列产生在列

  对数值轴格式: (次座标值只取两列数据,数据系列1和0.9是按主座标轴作出的,当座标轴的单位很小,即频数很大时,就看不出数据系列1和0.9的图形,所以,先对座标轴格式,取刻度为1.2;0.1;0.02;并对数据系列格式(数值1、数值2)到次座标轴上来,再反过来把座标值刻度格式到原来的数据上去,且最大值取频数之和的1.1倍)

  座标轴格式:

   刻度: 最大值:1.2  主要刻度单位:0.1  次要刻度单位:0.02

  对数据系列格式(数值1)

   座标轴

    系列绘制在 次座标轴

   图表类型

    XY散点图

    无数据点平滑散点图

  对数据系列格式(数值0.9)

   座标轴

    系列绘制在 次座标轴

   图表类型

    XY散点图

    无数据点平滑散点图

  反之,再对数值轴格式:

  座标轴格式

   刻度:  最小值:0  最大值:9013.4  主要刻度单位:1000  次要刻度单位:500

  对次数值轴格式:

   座标轴格式

   刻度:  最小值:0  最大值:1.1  主要刻度单位:0.1  次要刻度单位:0.02

   数字:  百分比  小数倍数:0  格式(略)
